Thanh ceramic Xebec

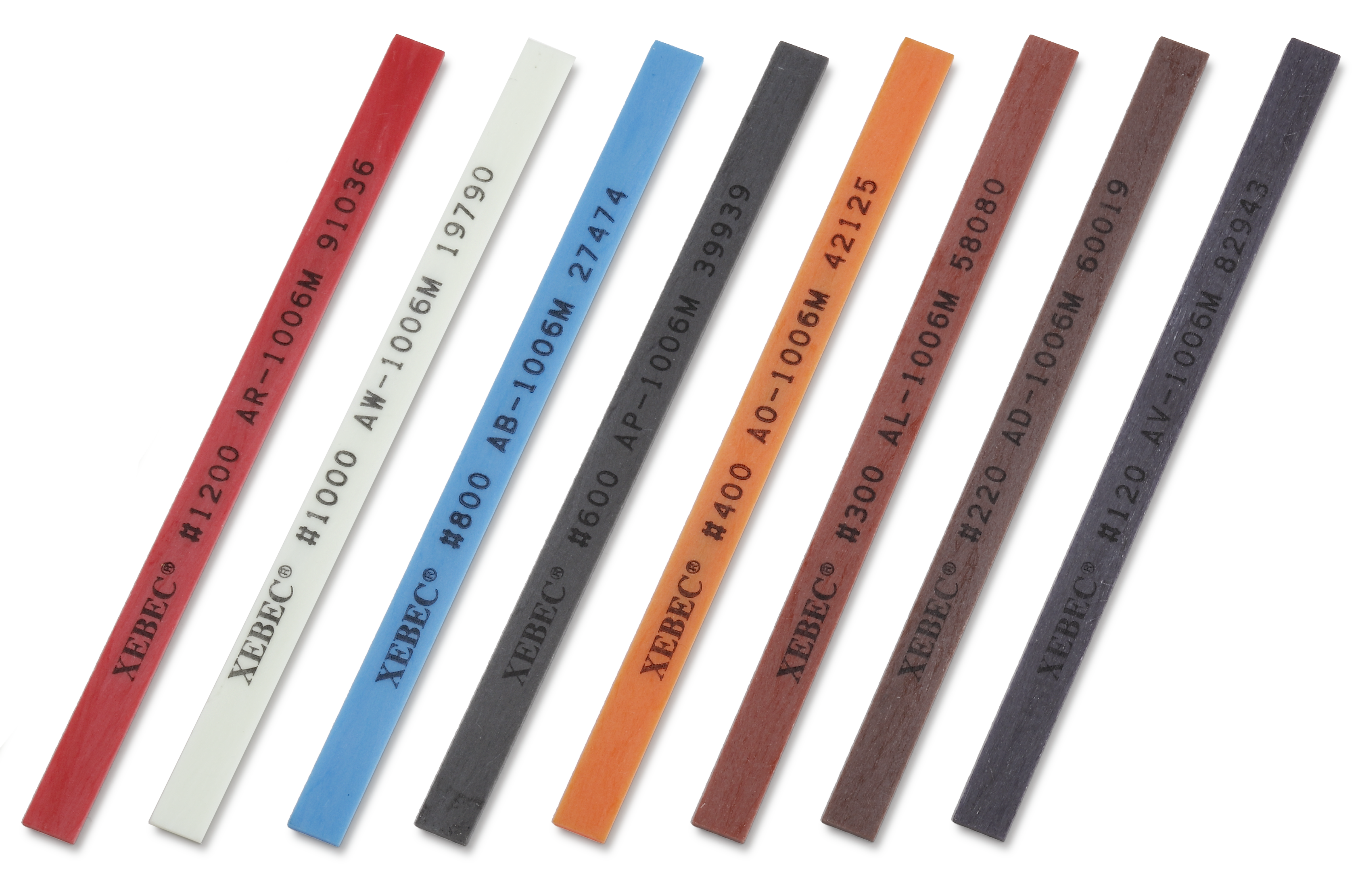

1.Thanh Xebec ceramic dạng dẹt
Sản phẩm có độ dầy từ 0.3 – 1.0 (mm)
| KÍCH THƯỚC | Hồng | Kem | Vàng | Đỏ | Trắng | Xanh | Đen | Da Cam | Nâu Sáng | Nâu Đen | Tím | ||
| T | W | L | #3000 | #2000 | #1500 | #1200 | #1000 | #800 | #600 | #400 | #300 | #220 | #120 |
| 0.3 | 4 | 100 | AR-0304M | AW-0304M | AB-0304M | AP-0304M | AO-0304M | AL-0304M | AD-0304M | ||||
| 0.4 | 4 | 100 | AR-0404M | AW-0404M | AB-0404M | AP-0404M | AO-0404M | AL-0404M | AD-0404M | ||||
| 0.5 | 4 | 100 | AR-0504M | AW-0504M | AB-0504M | AP-0504M | AO-0504M | AL-0504M | AD-0504M | ||||
| 4 | 150 | AR-0504L | AW-0504L | AB-0504L | AP-0504L | AO-0504L | AL-0504L | AD-0504L | |||||
| 6 | 100 | AR-0506M | AW-0506M | AB-0506M | AP-0506M | AO-0506M | AL-0506M | AD-0506M | |||||
| 6 | 150 | AR-0506L | AW-0506L | AB-0506L | AP-0506L | AO-0506L | AL-0506L | AD-0506L | |||||
| 10 | 100 | AR-0510M | AW-0510M | AB-0510M | AP-0510M | AO-0510M | AL-0510M | AD-0510M | |||||
| 10 | 150 | AR-0510L | AW-0510L | AB-0510L | AP-0510L | AO-0510L | AL-0510L | AD-0510L | |||||
| 0.8 | 4 | 100 | AR-0804M | AW-0804M | AB-0804M | AP-0804M | AO-0804M | AL-0804M | AD-0804M | ||||
| 4 | 150 | AR-0804L | AW-0804L | AB-0804L | AP-0804L | AO-0804L | AL-0804L | AD-0804L | |||||
| 6 | 100 | AR-0806M | AW-0806M | AB-0806M | AP-0806M | AO-0806M | AL-0806M | AD-0806M | |||||
| 6 | 150 | AR-0806L | AW-0806L | AB-0806L | AP-0806L | AO-0806L | AL-0806L | AD-0806L | |||||
| 10 | 100 | AR-0810M | AW-0810M | AB-0810M | AP-0810M | AO-0810M | AL-0810M | AD-0810M | |||||
| 10 | 150 | AR-0810L | AW-0810L | AB-0810L | AP-0810L | AO-0810L | AL-0810L | AD-0810L | |||||
| 1.0 | 1 | 100 | AS-1001M | AC-1001M | AY-1001M | AR-1001M | AW-1001M | AB-1001M | AP-1001M | AO-1001M | AL-1001M | AD-1001M | |
| 2 | 100 | AS-1002M | AC-1002M | AY-1002M | AR-1002M | AW-1002M | AB-1002M | AP-1002M | AO-1002M | AL-1002M | AD-1002M | AV-1002M | |
Sản phẩm có độ dầy từ 1.0 – 2.0 (mm)
| KÍCH THƯỚC | Hồng | Kem | Vàng | Đỏ | Trắng | Xanh | Đen | Da Cam | Nâu Sáng | Nâu Đen | Tím | ||
| T | W | L | #3000 | #2000 | #1500 | #1200 | #1000 | #800 | #600 | #400 | #300 | #220 | #120 |
| 1 | 4 | 100 | AY-1004M | AR-1004M | AW-1004M | AB-1004M | AP-1004M | AO-1004M | AL-1004M | AD-1004M | AV-1004M | ||
| 150 | AR-1004L | AW-1004L | AB-1004L | AP-1004L | AO-1004L | AL-1004L | AD-1004L | AV-1004L | |||||
| 6 | 100 | AY-1006M | AR-1006M | AW-1006M | AB-1006M | AP-1006M | AO-1006M | AL-1006M | AD-1006M | AV-1006M | |||
| 150 | AR-1006L | AW-1006L | AB-1006L | AP-1006L | AO-1006L | AL-1006L | AD-1006L | AV-1006L | |||||
| 8 | 100 | AR-1008M | AW-1008M | AB-1008M | AP-1008M | AO-1008M | AL-1008M | AD-1008M | AV-1008M | ||||
| 150 | AR-1008L | AW-1008L | AB-1008L | AP-1008L | AO-1008L | AL-1008L | AD-1008L | AV-1008L | |||||
| 10 | 100 | AY-1010M | AR-1010M | AW-1010M | AB-1010M | AP-1010M | AO-1010M | AL-1010M | AD-1010M | AV-1010M | |||
| 150 | AR-1010L | AW-1010L | AB-1010L | AP-1010L | AO-1010L | AL-1010L | AD-1010L | AV-1010L | |||||
| 1.5 | 1.5 | 100 | AR-15015M | AW-15015M | AB-15015M | AP-15015M | AO-15015M | AL-15015M | AD-15015M | – | |||
| 4 | 100 | AR-1504M | AW-1504M | AB-1504M | AP-1504M | AO-1504M | AL-1504M | AD-1504M | AV-1504M | ||||
| 150 | AR-1504L | AW-1504L | AB-1504L | AP-1504L | AO-1504L | AL-1504L | AD-1504L | AV-1504L | |||||
| 6 | 100 | AR-1506M | AW-1506M | AB-1506M | AP-1506M | AO-1506M | AL-1506M | AD-1506M | AV-1506M | ||||
| 150 | AR-1506L | AW-1506L | AB-1506L | AP-1506L | AO-1506L | AL-1506L | AD-1506L | AV-1506L | |||||
| 10 | 100 | AR-1510M | AW-1510M | AB-1510M | AP-1510M | AO-1510M | AL-1510M | AD-1510M | AV-1510M | ||||
| 150 | AR-1510L | AW-1510L | AB-1510L | AP-1510L | AO-1510L | AL-1510L | AD-1510L | AV-1510L | |||||
| 2 | 2 | 100 | AR-2002M | AW-2002M | AB-2002M | AP-2002M | AO-2002M | AL-2002M | AD-2002M | – | |||
Sản phẩm có độ dầy từ 2.0 – 3.0 (mm)
| KÍCH THƯỚC | Hồng | Kem | Vàng | Đỏ | Trắng | Xanh | Đen | Da Cam | Nâu Sáng | Nâu Đen | Tím | ||
| T | W | L | #3000 | #2000 | #1500 | #1200 | #1000 | #800 | #600 | #400 | #300 | #220 | #120 |
| 2 | 4 | 100 | AR-2004M | AW-2004M | AB-2004M | AP-2004M | AO-2004M | AL-2004M | AD-2004M | AV-2004M | |||
| 150 | AR-2004L | AW-2004L | AB-2004L | AP-2004L | AO-2004L | AL-2004L | AD-2004L | AV-2004L | |||||
| 6 | 100 | AR-2006M | AW-2006M | AB-2006M | AP-2006M | AO-2006M | AL-2006M | AD-2006M | AV-2006M | ||||
| 150 | AR-2006L | AW-2006L | AB-2006L | AP-2006L | AO-2006L | AL-2006L | AD-2006L | AV-2006L | |||||
| 10 | 100 | AR-2010M | AW-2010M | AB-2010M | AP-2010M | AO-2010M | AL-2010M | AD-2010M | AV-2010M | ||||
| 150 | AR-2010L | AW-2010L | AB-2010L | AP-2010L | AO-2010L | AL-2010L | AD-2010L | AV-2010L | |||||
| 3 | 4 | 100 | AR-3004M | AW-3004M | AB-3004M | AP-3004M | AO-3004M | AL-3004M | AD-3004M | AV-3004M | |||
| 150 | AR-3004L | AW-3004L | AB-3004L | AP-3004L | AO-3004L | AL-3004L | AD-3004L | AV-3004L | |||||
| 6 | 100 | AR-3006M | AW-3006M | AB-3006M | AP-3006M | AO-3006M | AL-3006M | AD-3006M | AV-3006M | ||||
| 150 | AR-3006L | AW-3006L | AB-3006L | AP-3006L | AO-3006L | AL-3006L | AD-3006L | AV-3006L | |||||
| 10 | 100 | AR-3010M | AW-3010M | AB-3010M | AP-3010M | AO-3010M | AL-3010M | AD-3010M | AV-3010M | ||||
| 150 | AR-3010L | AW-3010L | AB-3010L | AP-3010L | AO-3010L | AL-3010L | AD-3010L | AV-3010L | |||||

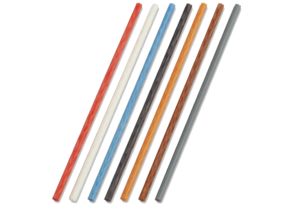

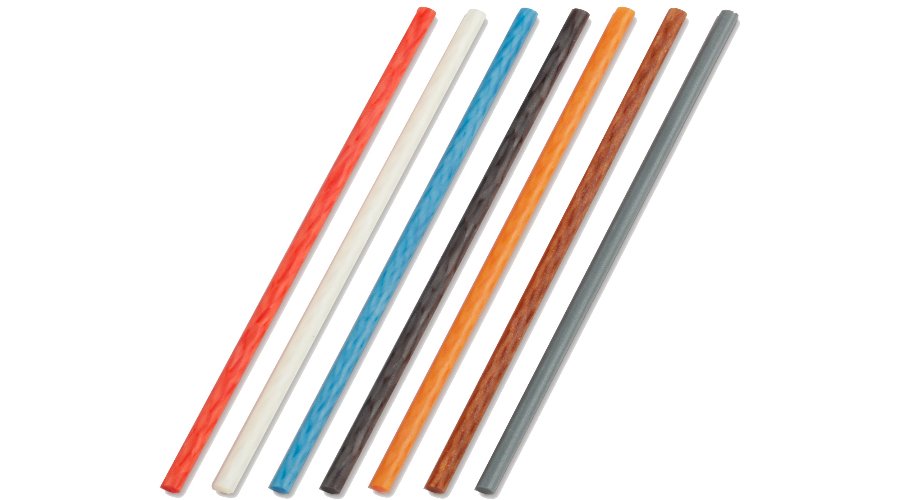

2. Thanh Xebec ceramic dạng tròn
| KÍCH THƯỚC (mm) |
Đỏ | Trắng | Xanh | Đen | Da Cam | Nâu Sáng | Xám | |
| φ | L | #1200 | #1000 | #800 | #600 | #400 | #300 | #220 |
| 1 | 50 | PR-10S | PW-10S | PB-10S | PP-10S | PO-10S | PL-10S | PM-10S |
| 1 | 100 | PR-10M | PW-10M | PB-10M | PP-10M | PO-10M | PL-10M | PM-10M |
| 1.5 | 50 | PR-15S | PW-15S | PB-15S | PP-15S | PO-15S | PL-15S | PM-15S |
| 1.5 | 100 | PR-15M | PW-15M | PB-15M | PP-15M | PO-15M | PL-15M | PM-15M |
| 2 | 50 | PR-20S | PW-20S | PB-20S | PP-20S | PO-20S | PL-20S | PM-20S |
| 2 | 100 | PR-20M | PW-20M | PB-20M | PP-20M | PO-20M | PL-20M | PM-20M |
| 2.34 | 50 | PR-234S | PW-234S | PB-234S | PP-234S | PO-234S | PL-234S | PM-234S |
| 2.34 | 100 | PR-234M | PW-234M | PB-234M | PP-234M | PO-234M | PL-234M | PM-234M |
| 3 | 50 | PR-30S | PW-30S | PB-30S | PP-30S | PO-30S | PL-30S | PM-30S |
| 100 | PR-30M | PW-30M | PB-30M | PP-30M | PO-30M | PL-30M | PM-30M | |
| 150 | PR-30L | PW-30L | PB-30L | PP-30L | PO-30L | PL-30L | PM-30L | |
| 6 | 50 | – | – | – | – | PM-60S | ||
| 6 | 100 | – | – | – | – | PM-60M | ||

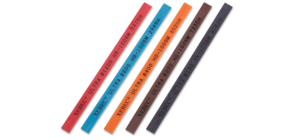

3. XEBEC Ceramic Stone™ Heat-Resistant
Thanh Xebec ceramic chịu nhiệt
Heat resistant up to 200℃ and suitable for continuous use with an ultrasonic tool
| KÍCH THƯỚC (mm) | Đỏ | Xanh | Da Cam | Nâu Đen | Tím | ||
| T | W | L | #1200 | #800 | #400 | #220 | #120 |
| 1 | 4 | 100 | HR-1004M | HB-1004M | HO-1004M | HD-1004M | HV-1004M |
| 1 | 6 | 100 | HR-1006M | HB-1006M | HO-1006M | HD-1006M | HV-1006M |
| 1 | 10 | 100 | HR-1010M | HB-1010M | HO-1010M | HD-1010M | HV-1010M |
| 2 | 4 | 100 | HR-2004M | HB-2004M | HO-2004M | HD-2004M | HV-2004M |
| 2 | 6 | 100 | HR-2006M | HB-2006M | HO-2006M | HD-2006M | HV-2006M |
| 2 | 10 | 100 | HR-2010M | HB-2010M | HO-2010M | HD-2010M | HV-2010M |
4. XEBEC Ceramic Stone™ Diamond
Thanh Xebec ceramic Kim Cương
Stick type
| KÍCH THƯỚC (mm) | Xanh Rêu | Xám | Xanh Lam | Đen | ||
| T | W | L | #1200 | #800 | #400 | #200 |
| 1 | 4 | 100 | DU-1004M | DS-1004M | DF-1004M | DM-1004M |
| 1 | 6 | 100 | DU-1006M | DS-1006M | DF-1006M | DM-1006M |
| 1 | 10 | 100 | DU-1010M | DS-1010M | DF-1010M | DM-1010M |
Rod Type
| Kích thước (mm) | Xanh lam | |
| φ | L | #400 |
| 3 | 50 | PDF-30S |
| 3 | 100 | PDF-30M |
5. XEBEC Ceramic Stone™ Soft
Thanh Xebec Ceramic dạng mềm
| Sản phẩm dạng thanh dẹt | ||
| Mật độ hạt | Mã Sản Phẩm | T×W×L (mm) |
| #1200 | BS-2006M | 2×6×100 |
| Sản phẩm dạng thanh tròn | ||
| Mật độ hạt | Mã Sản Phẩm | D×L (mm) |
| #1200 | PBS-30M | φ3×100 |
6. XEBEC Ceramic Stone™ Pencil
Thanh Xebec Ceramic dạng ngòi chì
Thanh gốm XEBEC Ceramic dạng ngòi chì
| Màu sắc | Mật Độ Hạt | Mã Sản Phẩm | T×W×L | Số lượng | Bút kẹp sản phẩm |
| (mm) | pcs/pack | ||||
| ĐỎ | #1200 | AR-0505S | 0.5×0.5×50 | 3 | PCL-5 |
| AR-0909S | 0.9×0.9×50 | 3 | PCL-9 | ||
| XANH | # 800 | AB-0505S | 0.5×0.5×50 | 3 | PCL-5 |
| AB-0909S | 0.9×0.9×50 | 3 | PCL-9 |

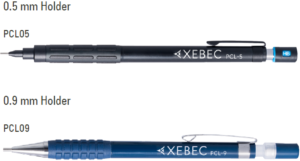

Bút kẹp
| Mã Sản Phẩm |
Kích thước kẹp SP |
XEBEC Ceramic Stone™ | |
| (mm) | Pencil | ||
| PCL-5 | 0.5×0.5×50 | AR-0505S/AB-0505S | |
| PCL-9 | 0.9×0.9×50 | AR-0909S/AB-0909S | |

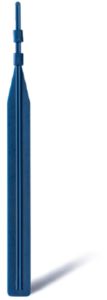

7. Stick holder for XEBEC Ceramic Stone™
Dụng cụ kẹp Thanh Xebec ceramic
| Kẹp dùng cho thanh ceramic dạng dẹt | ||
| Product code/ Mã sản phẩm | Thickness of stick/ độ dày của kẹp | Width of stick/ độ rộng của kẹp |
| SSH-1 | 0.5～３ | 1 |
| SSH-2 | 2 | |
| SSH-4 | 4 | |
| SSH-6 | 6 | |
| SSH-8 | 8 | |
| SSH-10 | 10 | |
| Kẹp Cho Thanh ceramic tròn | ||
| Product code/ mã sản phẩm |
Diameter of rod/ đường kính của thanh tròn | |
| (mm) | ||
| SNH-20 | φ2～2.34 | |
| SNH-30 | φ3 | |
Features
CẤU TRÚC CỦA THANH CERAMIC XEBEC
– Thanh ceramic Xebec sử dụng vật liệu sợi ceramic mài mòn nguyên bản thay vì các hạt mài mòn
– Không vỡ, không nứt, không sứt mẻ

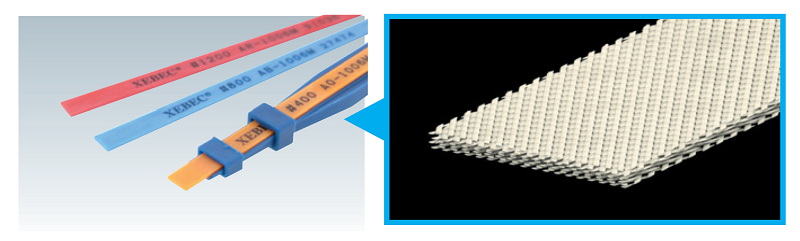

Loại thanh dẹt
– Các sợi ceramic nguyên bản được đặt từ hai hướng
– Công suất mài cao trên đầu thanh
– Hiệu suất và sức mạnh đánh bóng hiệu quả

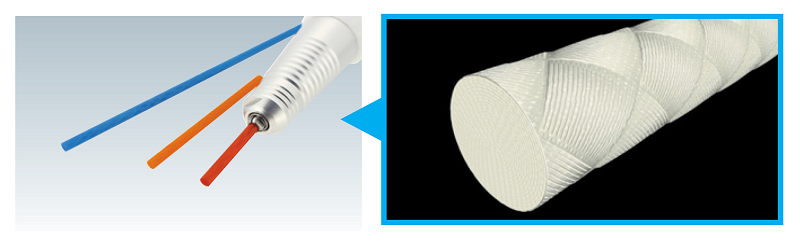

Loại thanh tròn
– Cấu trúc bện được phát triển bằng công nghệ độc đáo
– Các cạnh cắt lộ ra trên toàn bộ bề mặt; cả đầu và mặt thanh đều có lực mài cao
– Có thể sử dụng với tốc độ quay cao mà không bị chẻ đầu
Dữ liệu hoàn thiện
Phương pháp đánh bóng: Đánh bóng bằng tay (ướt)
Vật liệu phôi: NAK55
Khu vực đánh bóng: 30mm x 15mm
How to use
| SẢN PHẨM | Ứng Dụng Gia Công Vật Liệu |
Công Dụng Sản Phẩm | |||
| Thanh Xebec ceramic dạng dẹt |
Vật liệu sau tôi nhiệt Có độ cứng HRC57 (ví dụ: thép, khuôn nhựa, thép cacbon) |
✔ | Sản phẩm lý tưởng cho đánh bóng khuôn | ||
| ✔ | Điểm mạnh đánh các lòng khe nhỏ hẹp từ 0.3-3mm | ||||
| ✔ | Phù hợp với đánh sáng bề mặt sau gia công EDM | ||||
| ✔ | Dễ dàng tạo biên dạng đầu mài, phù hợp nhiều biên dạng | ||||
| Thanh Xebec ceramic dạng tròn |
✔ | Lý tưởng cho đánh bóng khuôn | |||
| ✔ | Cả đầu và thân sản phẩm đều có thể được sử dụng | ||||
| ✔ | Phù hợp với đánh sáng bề mặt, và sản phẩm sau gia công EDM | ||||
| ✔ | Dễ dàng tạo biên dạng đầu mài | ||||
| Thanh Xebec ceramic dạng ngòi chì |
✔ | Lý tưởng ứng dụng cho sản phẩm vị trí đánh bóng siêu nhỏ | |||
| ✔ | Với cấu tạo từ Cermice Fiber và Resin cao cấp tạo sự mền mại, bền bỉ ăn mòn tạo bóng vị trí cần gia công. |
||||
| ✔ | Không dễ dàng bị vỡ hay gẫy trong quá trình sử dụng. | ||||
| ✔ | Có thể sử dụng đến hết thanh mài | ||||
| Thanh Xebec ceramic chịu nhiệt |
✔ | Chịu nhiệt lên đến 200 ° C / 392 ° F | |||
| ✔ | Sử dụng với Máy đánh bóng siêu âm trong thời gian dài | ||||
| ✔ | Thường được sử dụng đánh các khe sâu, rãnh nhỏ hẹp. | ||||
| Thanh Xebec ceramic Kim Cương |
Vật liệu cứng hơn HRC57 (ví dụ như cacbua, thép tôi cứng) |
✔ | Đánh bóng hiệu quả các vật liệu cứng | ||
| ✔ | Cả đầu và mặt đều có thể được sử dụng | ||||
| ✔ | Dễ dàng tạo biên dạng đầu mài với đĩa cắt kim cương | ||||
| ✔ | Cải thiện hiệu quả bằng cách sử dụng một công cụ rung | ||||
| Thanh Xebec Ceramic dạng mềm |
Kim Loại Màu (ví dụ như nhôm, đồng) |
✔ | Chất kết dính cao su cho phép tiếp xúc mềm với phôi | ||
| ✔ | Ngăn ngừa trầy xước trong quá trình mài | ||||
| ✔ | Tạo vẻ ngoài sáng bóng | ||||
DẠNG DẸT
Nhấn đầu thanh vào bề mặt một góc khoảng 45 độ.
*Thanh ceramic Xebec kim cương chứa hoàn toàn kim cương, do đó mặt bên cũng có thể được sử dụng để đánh bóng.
Nó có thể được sử dụng bằng cách cầm trực tiếp trên tay của bạn, hoặc có thể được sử
dụng với dụng cụ kẹp tùy chọn để nâng cao hiệu quả công việc.
Sử dụng với một công cụ rung (loại điện, siêu âm và khí nén) để nâng cao hiệu quả.
* Nếu bạn đang sử dụng một công cụ rung siêu âm, bạn nên sử dụng thanh ceramic Xebec chịu nhiệt, có khả năng chịu
nhiệt lên đến 200 ° C
Việc sử dụng chất lỏng đánh bóng kim loại được khuyến nghị để ngăn ngừa tắc nghẽn và nâng cao hiệu quả đánh bóng.
DẠNG TRÒN
Đối với loại thanh tròn, toàn bộ bề mặt (đầu và hai bên) có lực mài.
Để nâng cao hiệu quả công việc, hãy tiếp xúc với bề mặt cần đánh bóng ở góc xấp xỉ 45 độ.
Nó có thể được sử dụng bằng cách cầm trực tiếp trên tay của bạn, hoặc có thể được sử dụng với dụng cụ kẹp tùy chọn để
nâng cao hiệu quả công việc.
Sử dụng với công cụ quay (loại điện và khí nén) nâng cao hiệu quả công việc.
Việc sử dụng chất lỏng đánh bóng kim loại được khuyến nghị để ngăn ngừa tắc nghẽn và nâng cao hiệu quả đánh bóng.
THẬN TRỌNG
Trước khi sử dụng dụng cụ rung hoặc máy mài cầm tay, hãy đọc kỹ các lưu ý sử dụng và hướng dẫn sử dụng tương ứng.
Khi sử dụng loại thanh tròn (Φ2,34mm; Φ3mm) với máy mài cầm tay, hãy cắt thanh để chiều dài nhỏ hơn 50mm,
và sử dụng ở tốc độ quay nhỏ hơn tốc độ quay tối đa là 30,000 vòng/ phút.
MÁY ĐÁNH BÓNG SIÊU ÂM
Kiểm tra công suất thích hợp. Công cụ có thể bị vỡ hoặc sinh nhiệt khi công suất quá lớn.
Kiểm tra độ dài thích hợp. Nếu chiều dài không phù hợp, công cụ có thể không rung hoặc sinh nhiệt do công suất tập
trung.
Kẹp dụng cụ một cách an toàn. Kẹp kém có thể tập trung công suất, dẫn đến sinh nhiệt quá mức.
Đọc kỹ hướng dẫn sử dụng của máy đánh bóng siêu âm vì hiệu suất đánh bóng khác nhau tùy thuộc vào phương pháp kẹp.
Maintenance
CÁCH ĐÚNG

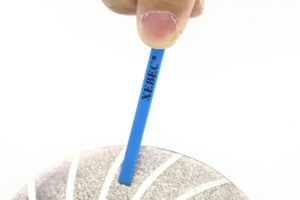

Nếu đầu thanh bị mòn, hãy tạo hình bằng lưỡi đĩa kim cương hoặc máy mài. Bạn cũng có thể tùy chỉnh hình dạng tùy thuộc vào ứng dụng hoặc hình dạng phôi.
Đối với loại thanh tròn, bạn có thể sử dụng một công cụ quay để tạo hình chính xác đầu thanh.
CÁC BIỆN PHÁP AN TOÀN VẬN HÀNH
Thiết bị bảo vệ
Luôn đeo kính bảo hộ, găng tay và khẩu trang khi vận hành công cụ. Mặc áo dài tay, quấn cổ tay và quần áo bó sát để giảm thiểu tiếp xúc với da.
Cẩn thận đối với bột mài
Bột mài và bavia có thể tung ra trong khu vực làm việc khi mà dụng cụ quay, vui lòng tránh xa khu vực này.
Cẩn thận xung quanh bạn
Khu vực xung quanh nơi làm việc của bạn rất nguy hiểm trong trường hợp các sợi mảnh văng ra từ công cụ và bột mài có thể bắn tung tóe,
bao quanh khu vực làm việc của bạn để ngăn chặn những người khác ra vào, hoặc những người xung quanh khu vực làm việc của bạn có các thiết bị bảo vệ.
Cảnh báo
Khi không tuân thủ các biện pháp an toàn trên, bạn rất dễ gặp phải những rủi ro sau:
– Công cụ hoặc một bộ phận của công cụ có thể bị nứt, rơi ra, biến dạng hoặc vỡ.
– Các mảnh vỡ của dụng cụ hoặc bụi mài có thể dính vào da và mắt của bạn, gây kích ứng và / hoặc mù lòa.
– Bụi do quá trình gia công tạo ra có thể gây ra các phản ứng dị ứng.
Sản phẩm liên quan
